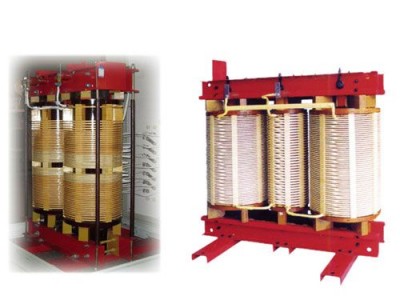

干式消弧線圈
消弧線圈廣泛應用在各種礦井、鋼廠、石油、化工建材、以及大中城市的高壓配電網系統。在系統發生單相接地故障時，是一種能夠起到減小接地電流，抑制弧光接地過電壓的有效措施。
一、偏磁式消弧線圈
基本工作原理：利用施加直流勵磁電流，改變鐵芯的磁阻。從而達到改變消弧線圈電抗值的目的。它可以帶高壓以電的速度調節電感值。在電網正常運行時，不施加勵磁電流，將消弧線圈調整到遠離諧振點的狀態，避免串聯諧振過電壓及各種諧振過電壓產生的可能，而無需阻尼電阻，并實時檢測電容電流大小，當電網發生單相接地后，瞬間調節消弧線圈，實施最佳補償。
偏磁式自動跟蹤補償消弧線圈裝置的特點：
1、 調節精度高。
2、 可靠性高，使用壽命長。
3、 在線實時檢測。自動跟蹤補償。
4、 響應速度快。
5、 調節范圍大。
6、 動態補償，無需阻尼電阻。
7、 控制系統功能齊全。
8、 接地選線功能。
二、調匝式消弧線圈
我公司產品將阻尼電阻的位置從傳統的一次側串聯，改為二次側串聯，工作電壓低，避免了阻尼電阻容易燒毀的情況，可大大提高系統安全性。由于阻尼電阻連接在二次側，在自動調諧過程中，阻尼隨線圈匝數正比改變，阻尼率恒定不變，始終處于最佳阻尼狀態。
調匝式消弧線圈補償成套裝置的特點：
1、 更高的安全性。
2、 更好的阻尼效果。
3、 更優的電容電流測量及跟蹤辦法。
4、 更高的可靠性。
5、 平滑升級(單套控制器可一控三)。
6、 操作更方便
7、 更完善您的歷史數據記錄、查詢和導出。
8、 更完善的通訊支持。
接地選線系統故障錄波功能，可以完整保存故障發生前后的暫態過程。
